통합방송시스템
'통합방송 시스템'은 방송 송출에
![]()
Procast Live 솔루션
제작을 위한 촬영 및 녹음 등을 효율적으로 할 수 있도록 구성하고 외부로부터의 독립, 차음 되고 언제나 일정한 조건을 유지할 수 있도록 최적의 스튜디오가 필요합니다.
통합방송솔루션이란 복잡하고 다양한 방송장비의 연결없이 쉽고 빠르게 방송을 진행할 수 있도록 하나의 시스템에서 방송에 필요한 모든 조작을 할 수 있는 시스템으로, 방송에 전문적인 지식이 없는 사용자도 빠르게 기능을 익히고 방송을 할 수 있도록 합니다.

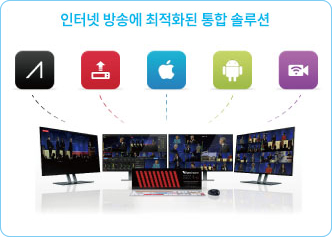

Procast Live는 인터넷방송 및 구내방송을 쉽고 빠르게 할 수 있는 All-in-one 시스템으로 스튜디오에서 필요로 하는 스위쳐, 자막기, 인코더 등을 하나로 통합하여, 하나의 시스템으로 구내방송 및 인터넷방송을 동시에 할 수 있도록 구성되어 있습니다.
Procast : 외부 멀티 스크린
지원, 오디오 믹서 딜레이, 입력소스 컨버팅, IP 비디오 및 컴퓨터 화면 입력, 멀티 비트레이트 송출

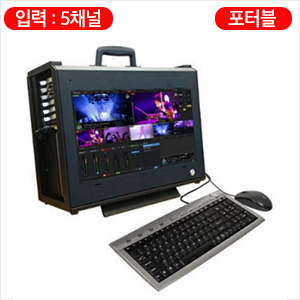

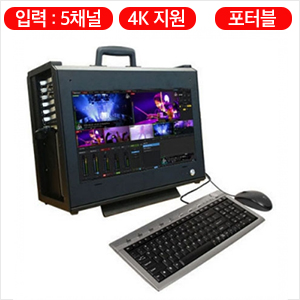

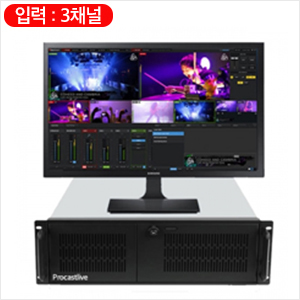

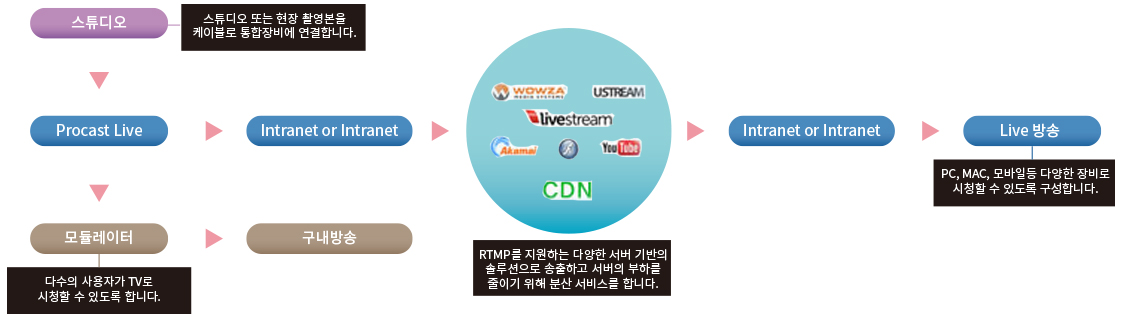

Procast Live 시스템 구성도통합 솔루션의 특징에 맞게 모든 입력과 방송을 위한 제어를 Procast Live 시스템에서 할 수 있도록 구성되며, 모듈레이터를 통한 구내방송과 Streaming을 이용한 인터넷방송이 가능합니다. ![]() ![]() ProcastLive 31 - 강의 컨텐츠 제작 시스템 조달등록번호 : 23461203 / S2B번호 : 202112133482791 3채널 입력 및 1채널 출력 - 기본 3채널 HD/SD-SDI(or HDMI) 입력과 1채널의 PGM(HD/SD-SDI or HDMI) 출력. 모니터에서 각 채널의 입력 소스를 확인 가능. 내장된 스위처 기능을 통해 스위칭, 자막, 오버레이 효과를 선택하고 송출 가능. ![]() ProcastLive 51 - 강의 컨텐츠 제작 시스템 조달등록번호 : 23459186 / S2B번호 : 202112153495238 5채널 입력 및 1채널 출력 - 기본 5채널 HD/SD-SDI(or HDMI) 입력과 1채널의 PGM(HD/SD-SDI or HDMI) 출력. 모니터에서 각 채널의 입력 소스를 확인 가능. 내장된 스위처 기능을 통해 스위칭, 자막, 오버레이 효과를 선택하고 송출 가능. ![]() ProcastLive 51 4K - 강의 컨텐츠 제작 시스템 조달등록번호 : 24403018 5채널 입력 및 1채널 출력 - 4K(2160P)등 다양한 해상도 송출. 기본 5채널 HD/SD-SDI(or HDMI) 입력과 1채널의 PGM(HD/SD-SDI or HDMI) 출력. 모니터에서 각 채널의 입력 소스를 확인 가능. 내장된 스위처 기능을 통해 스위칭, 자막, 오버레이 효과를 선택하고 송출 가능. ![]() ProcastLive 81 - 강의 컨텐츠 제작 시스템 S2B번호 : 202301175609041 8채널 입력/1채널 출력 - 기본 8채널 HD/SD-SDI(HDMI 4채널 선택) 입력과 1채널의 PGM(HD/SD-SDI or HDMI) 출력. 모니터에서 각 채널의 입력 소스를 확인 가능. 내장된 스위처 기능을 통해 스위칭, 자막, 오버레이 효과를 선택하고 송출 가능. ![]() ProcastLive 310 - 강의 컨텐츠 제작 시스템 조달등록번호 : 23459184 / S2B번호 : 202112153495535 3채널 입력 및 1채널 출력 - 이동형 포터블 타입 - 기본 3채널 HD/SD-SDI(or HDMI) 입력과 1채널의 PGM(HD/SD-SDI or HDMI) 출력. 모니터에서 각 채널의 입력 소스를 확인 가능. 내장된 스위처 기능을 통해 스위칭, 자막, 오버레이 효과를 선택하고 송출 가능. ![]() ProcastLive 550 - 강의 컨텐츠 제작 시스템 조달등록번호 : 23459185 / S2B번호 : 202112153495796 5채널 입력/1채널 출력 - 이동형 포터블 타입 - 기본 5채널 HD/SD-SDI(or HDMI) 입력과 1채널의 PGM(HD/SD-SDI or HDMI) 출력. 모니터에서 각 채널의 입력 소스를 확인 가능. 내장된 스위처 기능을 통해 스위칭, 자막, 오버레이 효과를 선택하고 송출 가능. ![]() ProcastLive 550 4K - 강의 컨텐츠 제작 시스템 조달등록번호 : 24403017 5채널 입력/1채널 출력 - 이동형 포터블 타입 - 4K(2160P)등 다양한 해상도 송출. 기본 5채널 HD/SD-SDI(or HDMI) 입력과 1채널의 PGM(HD/SD-SDI or HDMI) 출력. 모니터에서 각 채널의 입력 소스를 확인 가능. 내장된 스위처 기능을 통해 스위칭, 자막, 오버레이 효과를 선택하고 송출 가능. ![]() ProcastLive 810 - 강의 컨텐츠 제작 시스템 S2B번호 : 202301175609297 8채널 입력/1채널 출력 - 이동형 포터블 타입 - 기본 8채널 HD/SD-SDI(HDMI 4채널 선택) 입력과 1채널의 PGM(HD/SD-SDI or HDMI) 출력. 모니터에서 각 채널의 입력 소스를 확인 가능. 내장된 스위처 기능을 통해 스위칭, 자막, 오버레이 효과를 선택하고 송출 가능. ![]()
통합방송솔루션이란 복잡하고 다양한 방송 장비의 연결 없이 쉽고 빠르게 방송을 진행할 수 있도록 하나의 시스템에서 방송에 필요한 모든 조작을 할 수 있는 시스템으로, 방송에 전문적인 지식이 없는 사용자도 빠르게 기능을 익히고 방송을 할 수 있도록 합니다.

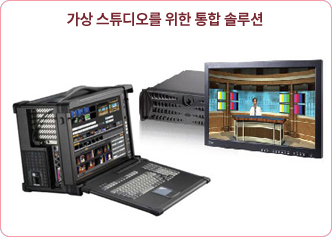

VStation-Pro는 다채널 입력을 통한 스위처 기능뿐만 아니라 방송에 필요한 모든 기능을 갖추었으며, 3D 가상스튜디오가 탑재된 통합방송 솔루션으로 스튜디오형(Rack Type)과 휴대용(Portable Type)으로 구성되어 있습니다.
VStation-Pro 시스템 구성도
![]() VStation-Pro 특징
- Real-Time 방식의 HD 가상스튜디오로 가상카메라의 Zoom In/Out, 상하좌우 이동 및 회전 실시간 조작이 가능

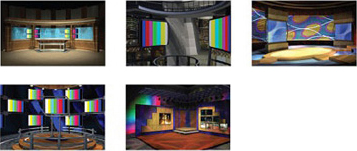

- 총 64개의 가상 카메라 프리셋 지정이 가능하며 1~8번의 핫키를 이용한 영상 전환 및 줌/회전 등의 카메라 무빙 제어 - 가상스튜디오상의 가상 모니터 및 자유로운 어깨걸이 영상, PPT, 그림파일 등의 오버레이 - 20여 개의 3D Studio Scene이 내장되어 있으며, 동영상, PPT, 그림파일, Live 카메라 등의 배경 활용이 가능 - 카메라 입력 영상의 손쉬운 크롭 리사이즈, 위치 이동, 회전 등의 손쉬운 제어 - 뛰어난 크로마키 엔진을 적용하여 완벽한 크로마키를 제공하며 오토키 형태의 간단한 크로마키 컨트롤 제어 가능 VStation-Pro 주요기능

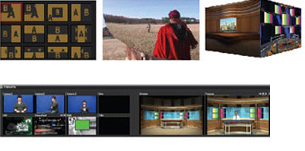

▶ Real-Time 3D virtual Studio
![]() - Real-Time 3D 가상 스튜디오로 가상카메라의 Zoom In/Out, 상하좌우 이동 및 회전을 실시간으로 제어할 수 있습니다.
- 3채널 HD 소스 입력과 DDR/PPT/STILL/LIVE 및 가상 프리셋 8채널 등 총 15개 채널 영상 스위칭 - 방송용 문자 발생기인 CG Station-HD를 내장하여 별도의 문자 발생기가 필요 없음 - 랙타입과 포터블 타입의 형태로 구성되며, 포터블의 경우는 이동이 편리하여 다양한 활용이 가능합니다. ▶ 15 채널의 비디오 믹서 내장
![]() - 활용 가능한 모든 소스의 개별 모니터링 및 프리뷰/프로그램 모니터링 제공
- 다양한 영상 전환 효과, CUT/FADE/WIPE/CUBE 등 총 30여 가지의 영상 전환 효과 제공 - 3채널 HD 영상 입력, DDR/PPT/STILL/LIVE 및 가상 프리셋 8채널 등 총 15개 채널 영상 스위칭 - HD, SD 혼용이 가능한 멀티 포맷 스위처 제공 ▶ HD 문자 발생기 내장
![]() - 방송용 문자발생기인 CGStation-HD가 내장으로 별도 문자발생기 불필요
- 문자발생기 전용 모드 사용 시 Key/Fill 형태로 자막 송출 가능 - 다양한 자막송출 효과 Fade/Cut/Wipe 내장 - 파워포인트 GUI를 사용하여 초보자도 쉽게 자막 제작이 가능 ▶ 4채널 오디오 믹서 내장
![]() - 3채널 임베디드 오디오, XLR 아날로그 오디오 입력
- 오디오 믹싱 및 개별 제어 가능 - 오디오 레벨미터 표시 - PC 오디오 1채널 제공 ▶ 멀티포멧 비디오 입/출력
![]() - 최대 3채널 HD/SD-SDI 입력 지원
- 옵션 선택 시 HDMI/Component/CVBS/S-VHS 입력 지원 - 2개의 HD/SD-SDI 출력 지원 - 옵션 선택 시 HD-SDI/HDMI/Component 동시 출력 지원 ▶ 아날로그 오디오/비디오 입/출력
![]() - XLR 오디오 입력 및 출력 가능
- CVBS/Component 비디오 입출력 가능 - GenLock 입력 가능 ▶ 스튜디오(랙타입)형과 이동(포터블)형 제품으로 구성
![]() VStation-PRO Rack Type
- 4RU Rack type 모델로 스튜디오 용으로 사용 - 23형 LCD 모니터 포함 ![]() VStation-PRO Portable Type

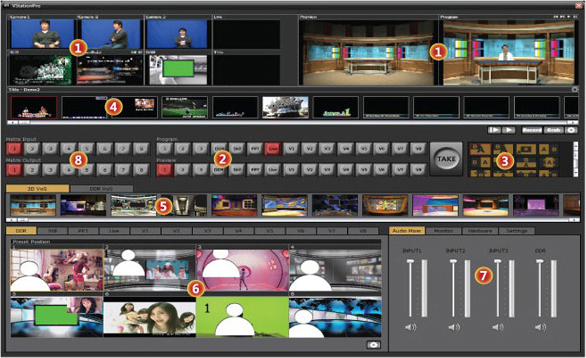

- 모니터 및 키보드를 내장한 이동형 시스템 - 박스 형태로 제작되어 이동이 용이함 - 별도의 캐어링 케이스를 제공 VStation-Pro 사용자 화면 구성 및 기능 소개
1. GM/PREVIEW Monitor : 입력 3채널 HD/SD 입력, DDR 1채널, Still 1채널, PPT 1채널 모니터링 및 PGM/PRE 모니터링 2. 비디오 전환 스위치 : 입력 3채널, 가상 카메라 8채널, PC 소스 3채널 등 토털 15채널 영상 전환 스위칭 3. 영상 전환 효과 : Page Curl, Cube 등의 3D 효과 및 Fade, Cut, 20여 종의 Wipe 등 다양한 영상 전환 효과 제공 4. 문자 발생기 : 내장된 문자발생기 CGstation-HD의 프로젝트 컨트롤, 단축키를 통한 송출 제어 5. Virtual Scene 선택 : 20여 개의 Virtual Studio Scene 및 10여 개의 Virtual Scene 선택 화면 6. 가상 카메라 프리셋 : DDR, Still, PPT 및 Virtual Scene에서의 가상 카메라 프리셋 지정 및 Animated Zoom, Move 지정 7. 오디오 믹서 : 입력 3채널, PC 오디오 1채널 총 4채널 오디오 믹서 및 레벨미터 제공 8. Matrix Switch 제어 : BMX-88HDMI 등의 HD/SD Matrix 통합 제어 VStation-Pro 시스템 사양
Specifications
I/P Interface
S/W Parts
System Parts
|
