스튜디오 구축 사례

3PRO TV 라이브 방송 스튜디오 리모델링 작업을 했습니다.

기본적으로는 기존 장비를 최대한 활용하는거고~

라이브, 송출, 자막, 녹화 시스템등의 조정실 장비 위주로 변경했습니다.

?

?

기존에는 PGM이나 송출 모니터링이 옆쪽에 있었습니다.

연출이 모니터링하기에 어려운 위치라 변경해 드렸습니다.

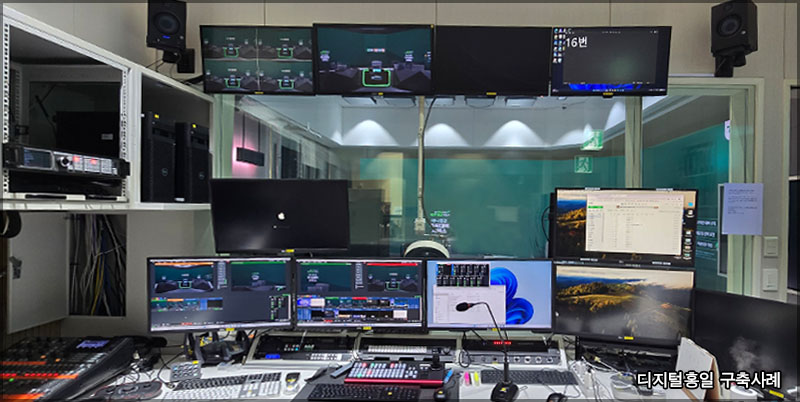

전체적으로 기존장비 + 새로운장비로 구성된 모습입니다.

?

?

기존 통합방송시스템은 Wirecast 제품이었습니다.

사용하기에 조금 어려운면이 있고, 사용할 수 있는 엔지니어 구인난이 있어

가장 범용적으로 사용되어지고 있는 vMix 시스템으로 했습니다.

?

?

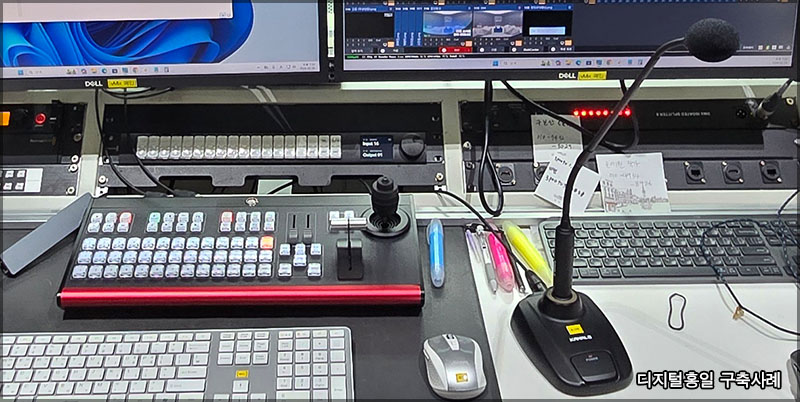

vMix 시스템으로 변경한만큼 컨트롤러도 TYST TY-1500HD로 했습니다.

옆쪽에는 KANALS 구즈넥 마이크로 토크백도 가능하게 했습니다.

?

?

녹화한 영상을 실시간으로 업로드를 하는곳이라 별도의 녹화 시스템이 있습니다.

?

?

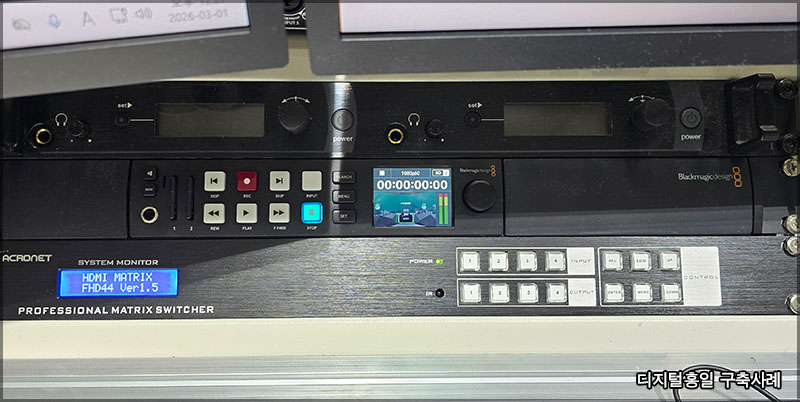

또한 백업용 녹화가 가능하도록 레코더를 추가하고

송출 시스템 (메인, 백업) 의 모니터링을 변환할 수 있도록 HDMI 매트릭스도 구성했습니다.

?

리뉴얼로 새롭게 들어간 장비

통합방송시스템 : vMix 시스템 (메인, 백업)

통합방송시스템 컨트롤러 : TY-15000HD, StreamDeck MK.2

백업 녹화시스템 : Hyperdeck Studio HD

녹화시스템 : OBS 시스템

매트릭스 : 4X4 HDMI 매트릭스

자막시스템 : 프로프리젠터 시스템(NDI)

오디오 모니터링 스피커

각종 컨버터 및 분배기
